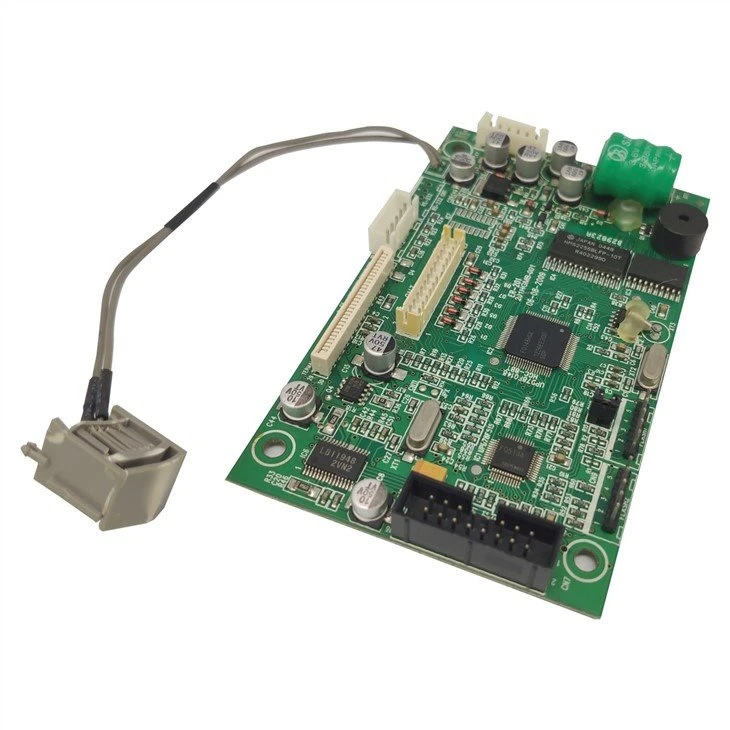

SMT PCB samsetning

Hvað er SMT PCB samsetning?

Það er aðferð til að festa rafmagnsíhluti beint á yfirborð prentaðs hringrásarborðs. Það gerir kleift að festa íhluti beint á yfirborðsfesta PCB. Tæknin hjálpar til við að smækka íhluti, sem gerir yfirborðsfestingartækni kleift að pakka fleiri og fleiri rafeindahlutum í lítið rými. Þar sem eftirspurnin eftir litlum rafeindabúnaði heldur áfram að aukast, eykst krafan um yfirborðsfestingartækni.

Vélar og búnaður sem notaður er í SMT PCB samsetningarferlinu eru: sjálfvirk prentvél, skoðunarvél fyrir lóðmálmalíma, háhraða staðsetningarvél, endurrennslisofnvél, AOL sjónskoðunarvél osfrv.

Ferlið við SMT PCB samsetningu takmarkast ekki við að lóða og setja íhluti eða efnasambönd á PCB. Einnig þarf að fylgja framleiðsluferlinu:

1. Settu fyrst lóðmálm á tilbúna PCB spjaldið og gerðu forsendur fyrir staðsetningu íhlutanna.

2. Afgreiðsla er að sleppa iðnaðarlíminu í fasta stöðu PCB spjaldsins. Hlutverk þess er að festa íhlutina á PCB spjaldið.

3. Uppsetning, nákvæmlega festing íhlutanna á PCB spjaldið.

4. Ráðhús, þannig að yfirborðsfestingarhlutirnir og PCB borðið séu þétt tengd saman.

5. Endurflæði, bræddu lóðmálmið og bræddu lóðmálmið þétt í gegnum háan hita endurrennslisofnsins.

6. Þrif til að fjarlægja skaðleg leifar af PCB spjaldinu.

Stærsti eiginleiki SMT PCB samsetningar er mikil afköst og skjót viðbragðsgeta, sem getur framleitt vörur sem uppfylla flestar sérsniðnar kröfur viðskiptavinarins og draga verulega úr villum og launakostnaði í því ferli að uppfylla magn og sérsniðnar kröfur.
